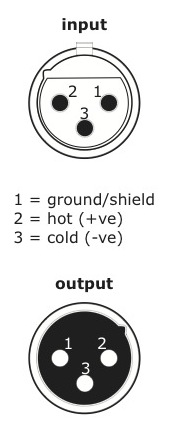

Схема распайки проводов и разъемов. Обозначение контактов на разъемах XLR, stereojack, monojack.

Всем известно, что хорошие акустические или микрофонные провода весьма дороги, а доступные по цене - не очень качественные. Выход - сделать провода нужной конфигурации и длины самостоятельно. Это не так уж сложно и уже после нескольких "первых блинов" у Вас будут получаться отличные провода. Для этого нужен маломощный паяльник, оловянный распой и канифоль. Разъемы выбирайте по своему вкусу, тем более сейчас их огромное количество самых разных видов, цветов, размеров. Лидирующие позиции в производстве акустических разъемов занимают Neutrick и Amphenol. Использовать следует только хорошие провода ведущих производителей Klotz, Canare. Ниже представлены 2 схемы распайки самых распространенных проводов. В основном это распайка балансных проводов с разъемами XLR и стерео-джек в разных комбинациях, но есть схемы и с распайкой разъемов RCA(тюльпан). На это странице также представлены схемы устройства разъемов XLR, stereo-jack (стереоджек), mono-jack (моноджек) с нумерацией и обозначением контактов. Пользуйтесь на здоровье! И помните, что коммутация - один из важнейших компонентов любого звукоусилительного комплекса, от которого напрямую зависит качество звука.
